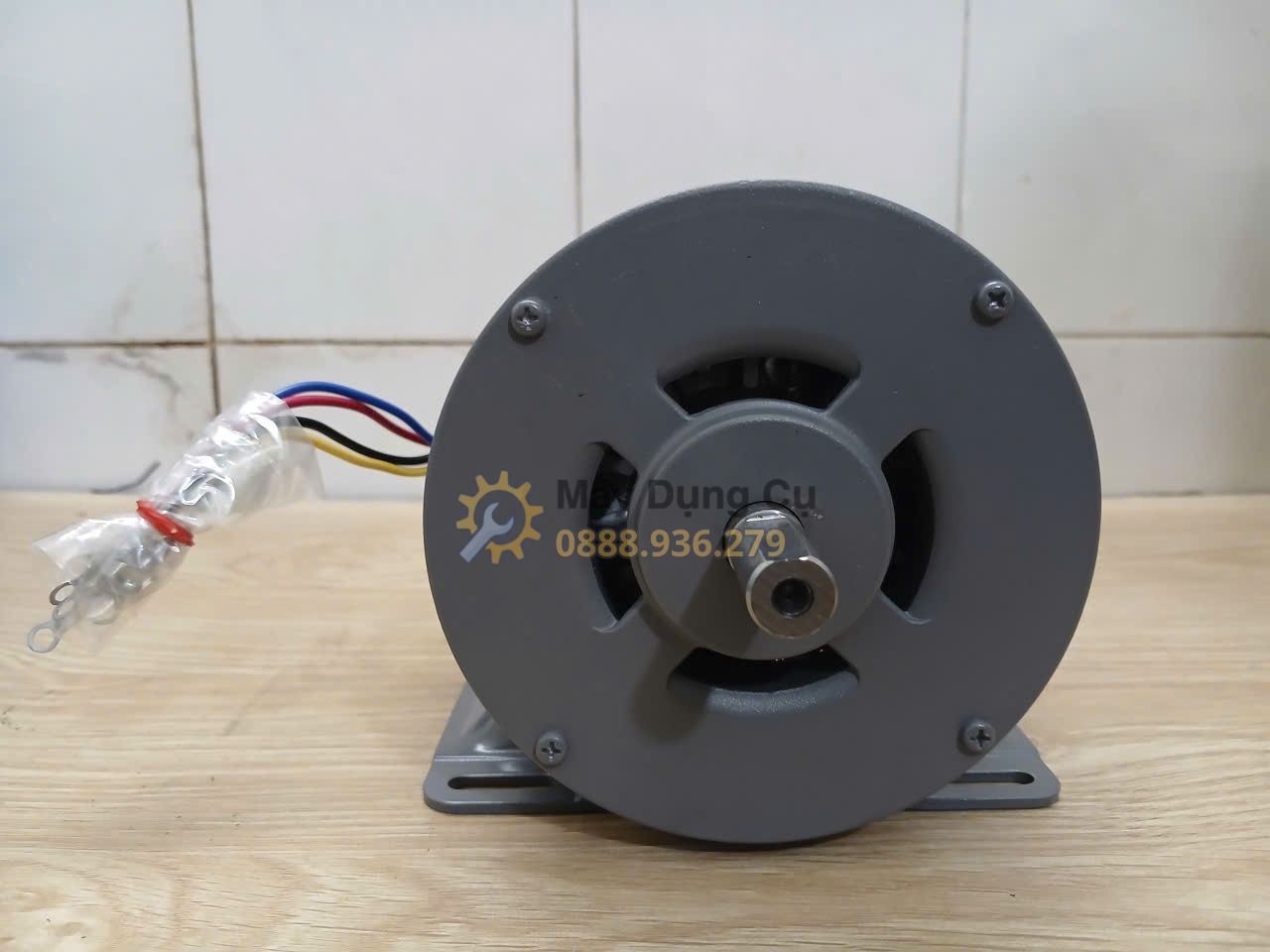

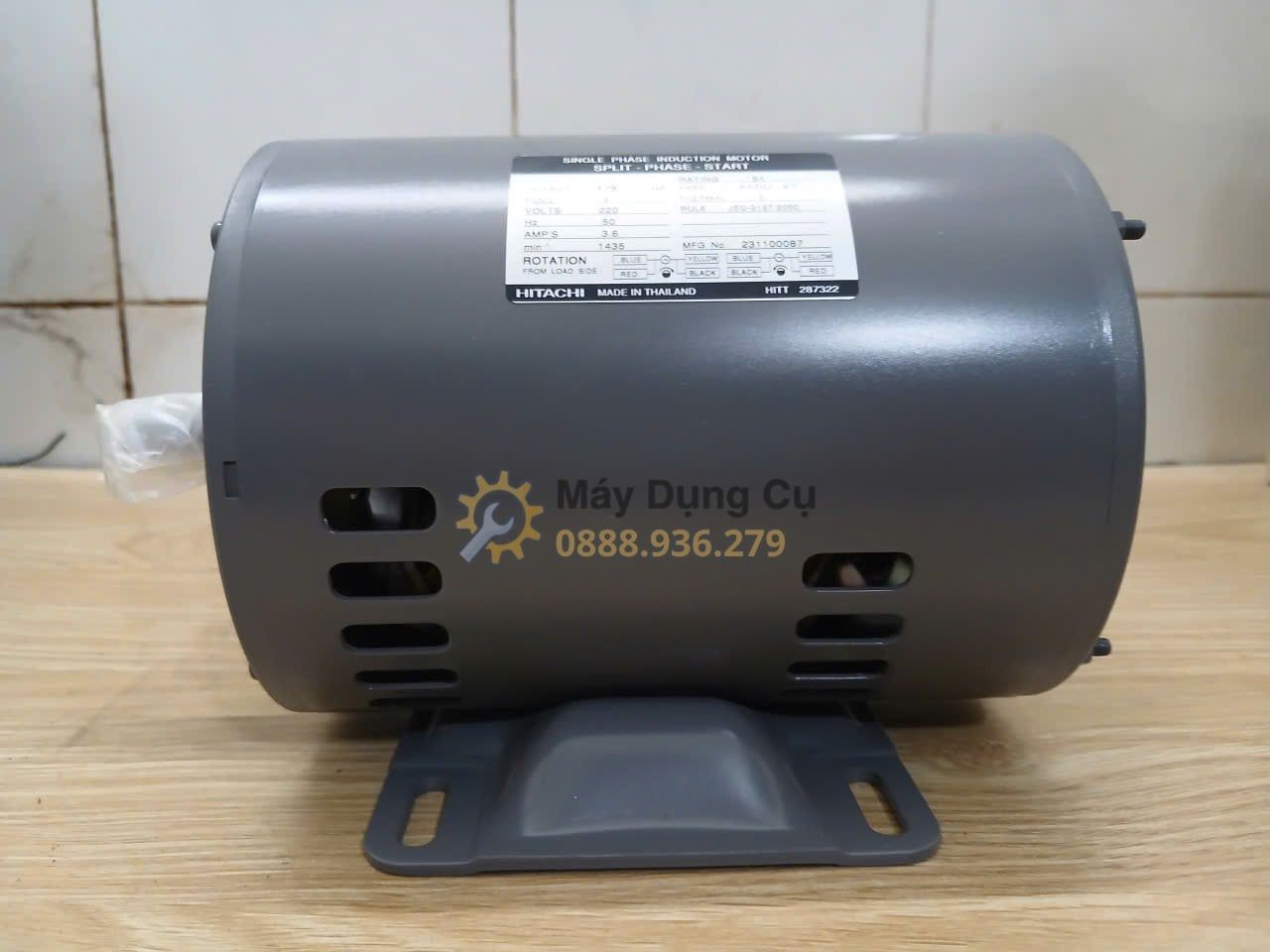

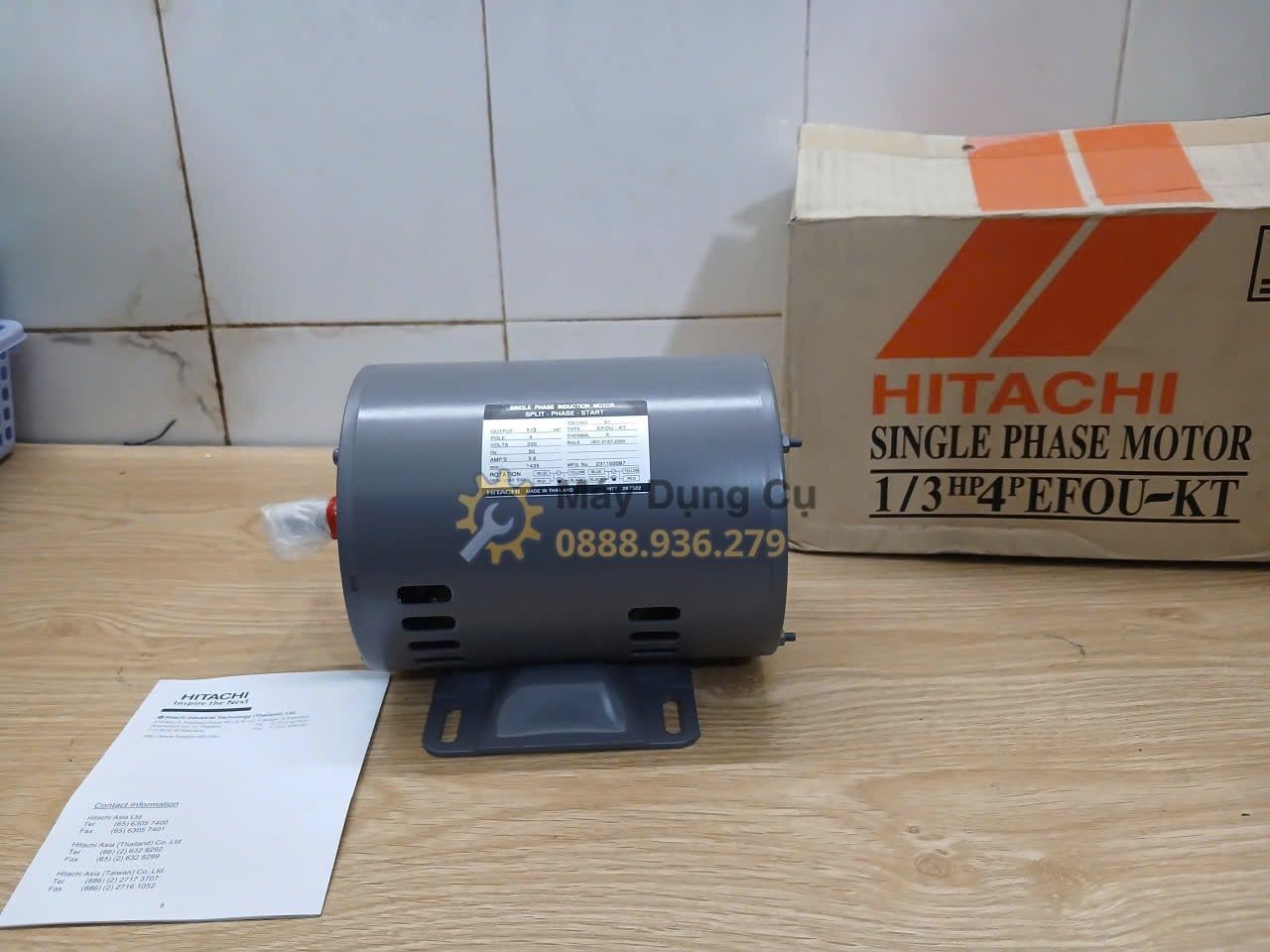

Motor Động Cơ Hitachi 1/3HP 4P 1 Pha 220V Chính Hãng Có Sẵn Tại Máy Dụng Cụ
Hàng chính hãng có đầy đủ chứng chỉ CO-CQ
Bảo hành theo phiếu bảo hành trong sản phẩm (nếu có)
Thanh toán bằng chuyển khoản hoặc thu COD
Mô tả
Motor Động Cơ Hitachi 1/3HP 4P 1 Pha 220V Chính Hãng Có Sẵn Tại Máy Dụng Cụ
Motor Hitachi 1/3HP 4P 1 pha 220V thuộc dòng động cơ cảm ứng một pha EFOU-KT, frame 71, sử dụng nguồn 220V/50Hz và thiết kế 4 cực cho tốc độ làm việc thấp hơn dòng 2 cực.
Theo test report chính thức của Hitachi, motor có dòng định mức 3,2A, tốc độ khoảng 1.430 vòng/phút, chế độ làm việc S1 liên tục, cấp cách điện E và cấp bảo vệ IP22. Bản vẽ kỹ thuật của hãng thể hiện trục ra đường kính Ø14mm.
Phù hợp: các máy và cơ cấu công suất nhỏ sử dụng điện 1 pha 220V, yêu cầu tốc độ nhóm 4 cực và có tải phù hợp với công suất 1/3HP. Khi thay motor cũ, cần đối chiếu công suất, tốc độ, đường kính trục, kích thước chân đế và đặc tính tải trước khi lắp.
Động cơ điện là bộ phận quyết định trực tiếp khả năng truyền động của nhiều máy móc cơ khí. Một motor có cùng công suất nhưng khác số cực, kích thước trục hoặc kiểu chân đế vẫn có thể không thay thế trực tiếp cho motor đang sử dụng.
Với Hitachi 1/3HP 4P 1 pha 220V, cấu hình được định hướng cho những thiết bị công suất nhỏ cần sử dụng nguồn điện một pha thông dụng, tốc độ nhóm 4 cực và khả năng vận hành liên tục theo chế độ S1. Đây là điểm đáng quan tâm với xưởng cơ khí, hệ thống truyền động nhỏ và người dùng cần thay thế motor đúng thông số.
1. Tổng Quan Motor Hitachi 1/3HP 4P 1 Pha 220V
Trong danh mục động cơ một pha của Hitachi Industrial Technology (Thailand), phiên bản 1/3HP 4P 220V/50Hz thuộc type EFOU-KT và sử dụng frame 71.
Những thông số quan trọng của motor gồm:
- Công suất đầu ra 1/3HP, tương đương xấp xỉ 0,25kW.
- Động cơ cảm ứng 1 pha.
- Điện áp 220V.
- Tần số 50Hz.
- 4 cực – 4P.
- Frame size 71.
- Tốc độ thử nghiệm của hãng 1.430 vòng/phút.
- Dòng định mức 3,2A.
- Chế độ làm việc liên tục S1.
- Cấp cách điện E.
- Cấp bảo vệ IP22.
Đây là nhóm thông số cần đối chiếu đầu tiên khi lựa chọn motor mới hoặc tìm motor thay thế cho thiết bị đang sử dụng.
2. Thông Số Kỹ Thuật Motor Hitachi 1/3HP EFOU-KT 4P
| Thông số | Giá trị | Ý nghĩa thực tế |
|---|---|---|
| Thương hiệu | Hitachi | Động cơ thuộc danh mục motor của Hitachi Industrial Technology. |
| Type/Form | EFOU-KT | Dòng động cơ cảm ứng một pha kiểu KT. |
| Frame size | 71 | Thông số quan trọng khi đối chiếu kích thước lắp đặt và thay thế motor. |
| Công suất đầu ra | 1/3HP, xấp xỉ 0,25kW | Phù hợp các cơ cấu truyền động nhỏ có yêu cầu công suất tương ứng. |
| Số pha | 1 pha | Dùng trong hệ thống điện một pha phù hợp. |
| Điện áp | 220V | Cần cấp đúng điện áp theo thông số motor. |
| Tần số | 50Hz | Thông số gắn trực tiếp với tốc độ đồng bộ và điều kiện vận hành. |
| Số cực | 4P | Tốc độ đồng bộ ở 50Hz là 1.500 vòng/phút; tốc độ thực tế thấp hơn do độ trượt. |
| Tốc độ | 1.430 vòng/phút theo test report | Phù hợp nhóm ứng dụng cần tốc độ 4 cực, không nên nhầm với motor 2 cực tốc độ cao hơn. |
| Dòng định mức | 3,2A | Cần tham khảo khi lựa chọn thiết bị đóng cắt và bảo vệ điện phù hợp. |
| Chế độ làm việc | S1 – Continuous | Motor được định mức cho chế độ làm việc liên tục trong điều kiện quy định của hãng. |
| Cấp cách điện | E | Thông số chính thức trên tài liệu kỹ thuật của dòng EFOU-KT này. |
| Cấp bảo vệ | IP22 | Motor dạng open drip proof; phù hợp lắp trong nhà theo điều kiện môi trường hãng quy định. |
| Đường kính trục | Ø14mm | Phải đối chiếu đúng khi lắp puly, khớp nối hoặc thay thế motor cũ. |
| Chiều dài tổng thể theo bản vẽ | Khoảng 210,5mm | Hữu ích khi kiểm tra khoảng không gian lắp máy. |
| Chiều cao tổng thể theo bản vẽ | Khoảng 137mm | Cần đối chiếu khi khu vực lắp đặt bị giới hạn chiều cao. |
3. Công Suất 1/3HP Tương Đương Bao Nhiêu Và Phù Hợp Tải Nào?
1/3HP tương đương khoảng 0,25kW công suất cơ đầu ra. Đây là nhóm công suất nhỏ, phù hợp với các thiết bị có tải được tính toán tương ứng thay vì những máy cần mô-men hoặc công suất lớn.
Những nhóm ứng dụng có thể cân nhắc khi tải và cơ cấu truyền động phù hợp gồm:
- Máy công cụ nhỏ.
- Quạt và blower công suất phù hợp.
- Băng tải nhỏ.
- Cơ cấu quay hoặc truyền động nhỏ.
- Một số máy khuấy và thiết bị cơ khí nhẹ.
- Máy móc cần thay motor 1/3HP 4 cực tương đương.
Không nên chỉ dựa vào công suất 1/3HP để quyết định. Một tải có quán tính lớn hoặc yêu cầu mô-men khởi động cao có thể cần loại motor hoặc phương án truyền động khác dù công suất làm việc nhìn có vẻ tương đương.
4. Motor 4P Vì Sao Có Tốc Độ Khoảng 1430 Vòng/Phút?
Ký hiệu 4P nghĩa là motor có 4 cực từ. Với nguồn điện 50Hz, tốc độ đồng bộ lý thuyết của động cơ 4 cực là 1.500 vòng/phút.
Động cơ cảm ứng không chạy đúng bằng tốc độ đồng bộ mà cần có độ trượt để sinh mô-men. Test report chính thức của phiên bản 1/3HP EFOU-KT ghi tốc độ 1.430 vòng/phút.
Điều này giải thích vì sao trên thị trường đôi khi motor 4P được mô tả khoảng 1.430–1.450 vòng/phút. Khi cần số liệu kỹ thuật chính xác để đối chiếu, nên ưu tiên nameplate của motor thực tế và tài liệu thử nghiệm chính thức.
Nếu thiết bị cũ đang sử dụng motor 2P tốc độ gần 2.900 vòng/phút, không nên thay trực tiếp bằng motor 4P mà không tính lại tốc độ truyền động.
5. Nguồn Điện 1 Pha 220V Giúp Motor Phù Hợp Với Nhiều Vị Trí Lắp Đặt
Phiên bản này sử dụng điện một pha 220V/50Hz. Đây là lợi thế tại những nơi không có sẵn nguồn 3 pha nhưng vẫn cần một động cơ rời để kéo thiết bị công suất nhỏ.
Hitachi xếp EFOU-KT vào nhóm Split Phase Start Single Phase Induction Motor. Tài liệu catalog cũng nêu cấu hình 1/3HP-KT sử dụng hệ dây dẫn theo thiết kế riêng của dòng motor một pha.
Khi lắp đặt cần lưu ý:
- Cấp đúng 220V/50Hz.
- Sử dụng thiết bị bảo vệ điện phù hợp với dòng định mức.
- Đấu dây theo sơ đồ chính thức trên motor/tài liệu đi kèm.
- Không tự suy đoán màu dây hoặc đổi chiều quay nếu chưa xác định đúng sơ đồ.
- Việc đấu điện nên do người có chuyên môn thực hiện.
Đây là motor rời dùng để tích hợp vào hệ thống máy, vì vậy chất lượng lắp đặt điện và cơ khí ảnh hưởng trực tiếp tới khả năng vận hành sau đó.

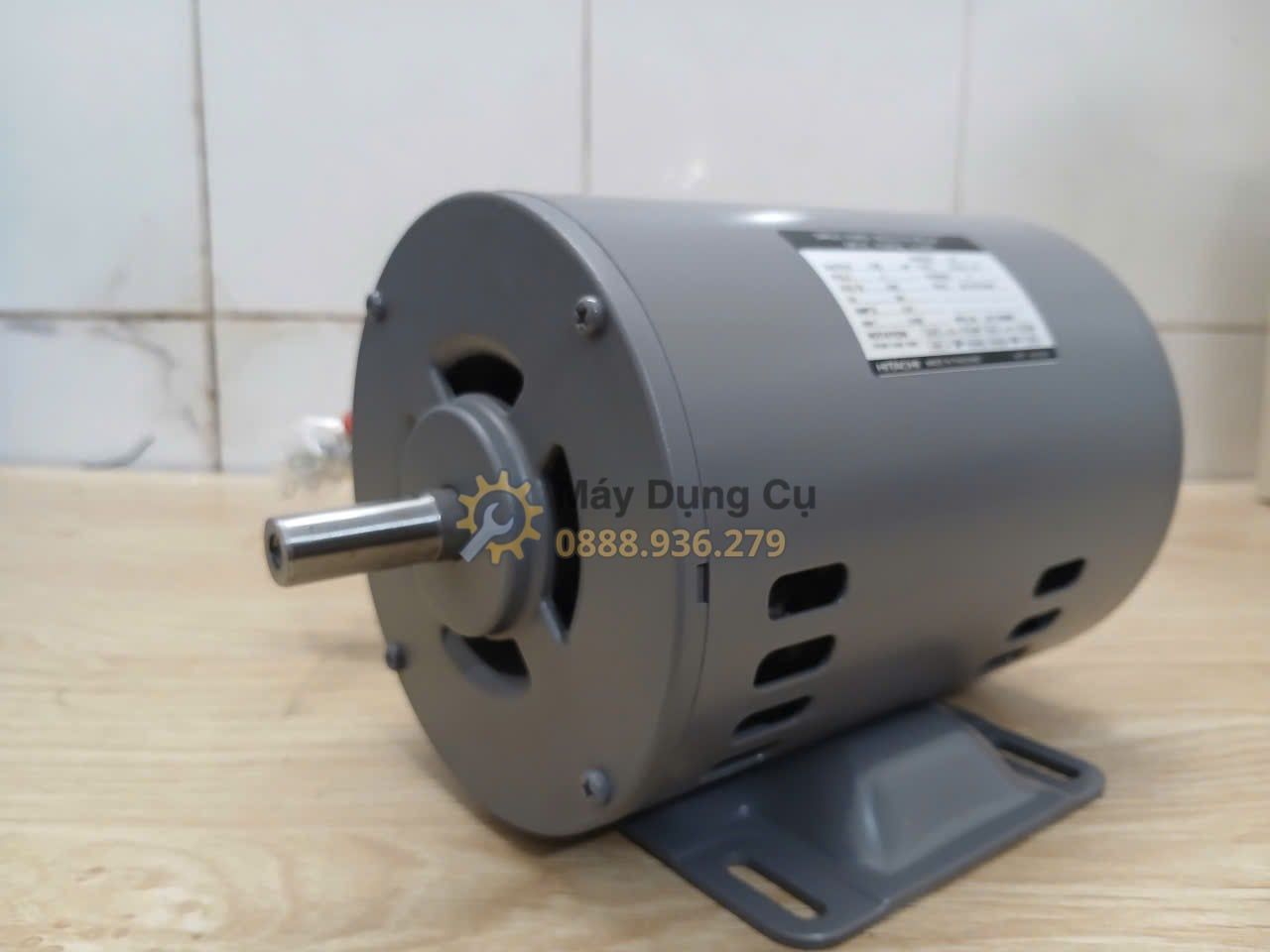

6. Frame 71 Và Trục Ø14mm Có Ý Nghĩa Gì Khi Thay Motor?
Nếu mua motor để thay thế thiết bị cũ, công suất và tốc độ đúng nhưng kích thước cơ khí sai vẫn có thể khiến motor không lắp được.
Bản vẽ chính thức của EFOU-KT 1/3HP cho thấy:
- Frame size 71.
- Đường kính trục Ø14mm.
- Chiều dài phần trục nhô khoảng 30mm.
- Chiều dài tổng thể motor khoảng 210,5mm.
- Chiều cao tổng thể khoảng 137mm.
- Bề rộng chân đế theo bản vẽ khoảng 150mm.
Những con số này đặc biệt hữu ích nếu người mua cần lắp lại puly, khớp nối hoặc thay motor trên một bộ máy có sẵn.
Trước khi đặt hàng nên đo motor cũ ở các vị trí: đường kính trục, chiều dài trục, tâm trục, khoảng cách lỗ chân và không gian tổng thể. Không nên chỉ nói “motor cũ cũng 1/3HP” rồi mặc định sẽ lắp vừa.
7. Motor Hitachi 1/3HP Có Thể Dùng Cho Những Máy Nào?
Catalog động cơ một pha Hitachi cho thấy nhóm motor này được định hướng cho nhiều cơ cấu truyền động như máy công cụ, blower, conveyor, pump, compressor hoặc fan tùy đúng dòng motor và đặc tính tải.
Riêng với phiên bản 1/3HP KT, trước khi áp dụng cho một thiết bị cụ thể nên kiểm tra:
- Công suất tải có phù hợp 1/3HP hay không.
- Tốc độ yêu cầu có phù hợp khoảng 1.430 vòng/phút hay không.
- Tải có yêu cầu mô-men khởi động lớn hay không.
- Truyền động trực tiếp hay qua puly – dây đai.
- Đường kính trục và kích thước lắp đặt.
- Điều kiện môi trường xung quanh motor.
Đặc biệt đối với bơm, máy nén hoặc tải khởi động nặng, không nên chọn motor chỉ theo công suất HP. Đặc tính khởi động của tải cần được tính cùng với loại motor.
8. Truyền Động Trực Tiếp Hay Qua Dây Đai Đều Cần Căn Chỉnh Đúng
Catalog Hitachi cho phép nhóm motor này làm việc với direct coupling hoặc belt drive trong điều kiện lắp đặt phù hợp.
Nếu truyền động trực tiếp bằng khớp nối, hai trục cần được căn đồng tâm để hạn chế tải bất thường lên ổ đỡ.
Nếu sử dụng puly và dây đai, cần chú ý:
- Chọn puly có lỗ trục phù hợp Ø14mm hoặc gia công đúng kỹ thuật.
- Không ép puly lệch tâm lên trục.
- Căn hai puly thẳng hàng.
- Không căng dây đai quá mức.
- Che chắn bộ truyền động để hạn chế nguy cơ cuốn vào.
Tỷ số đường kính puly còn quyết định tốc độ đầu ra của máy. Vì vậy khi thay motor 4P, cần tính lại hệ truyền nếu thiết bị yêu cầu tốc độ cụ thể.
9. Chế Độ S1, Cấp Cách Điện E Và IP22 Nên Hiểu Thế Nào?
Ba thông số này giúp xác định điều kiện sử dụng motor tốt hơn nhiều so với những mô tả chung như “motor công nghiệp”.
S1 – Chế độ làm việc liên tục
S1 cho biết motor được định mức cho quá trình vận hành liên tục đủ lâu để đạt trạng thái nhiệt ổn định, với điều kiện tải và môi trường nằm trong giới hạn thiết kế.
Cấp cách điện E
Đây là cấp cách điện được ghi trong test report và bản vẽ kỹ thuật chính thức của phiên bản EFOU-KT 1/3HP.
IP22
Hitachi công bố dòng này dạng open drip proof IP22. Catalog yêu cầu lắp trong nhà, môi trường ít bụi, không có khí ăn mòn, khí dễ nổ, hơi nước hoặc đọng sương.
Do đó không nên lấy thông số của một dòng Hitachi IP55 khác để áp cho motor EFOU-KT 1/3HP này.
10. Cách Chọn Và Lắp Motor Hitachi 1/3HP Đúng Nhu Cầu
Trước khi mua motor mới, nên chuẩn bị thông tin của thiết bị cần lắp thay vì chỉ cung cấp mỗi công suất.
Một checklist thực tế gồm:
- Xác định công suất motor cũ.
- Kiểm tra motor 2P hay 4P.
- Đọc điện áp và tần số.
- Đo đường kính và chiều dài trục.
- Đo kích thước chân đế.
- Xác định truyền động trực tiếp hay dây đai.
- Kiểm tra đặc tính tải lúc khởi động.
- Đánh giá môi trường lắp đặt.
- Chọn thiết bị bảo vệ điện phù hợp.
- Căn chỉnh trục hoặc dây đai trước khi chạy tải.
Nếu thay thế đúng thông số cơ khí và điện, quá trình lắp sẽ thuận lợi hơn đáng kể và hạn chế việc phải chế lại chân máy, puly hoặc hệ truyền động sau khi mua.
11. ⚠️ Lưu Ý Quan Trọng Từ Kỹ Thuật Viên Máy Dụng Cụ
Không nhầm motor 4P với motor 2P: tốc độ hai loại khác nhau đáng kể và có thể làm thiết bị chạy sai tốc độ.
Không cấp sai điện áp hoặc tần số. Phiên bản trong bài sử dụng 1 pha 220V/50Hz.
Không tự đấu dây theo phỏng đoán. Việc đấu nối và thay đổi chiều quay cần dựa trên sơ đồ chính thức của đúng motor và do người có chuyên môn thực hiện.
Ngắt hoàn toàn nguồn điện trước khi đấu dây, kiểm tra hộp cực, thay puly hoặc bảo dưỡng motor.
Không sử dụng ở khu vực ngoài trời hoặc nơi nước có thể xâm nhập chỉ vì đây là motor công nghiệp. Phiên bản EFOU-KT này được hãng công bố IP22 và dùng trong nhà.
Không che các khe thông gió của motor. Bụi tích tụ cần được vệ sinh phù hợp để duy trì khả năng giải nhiệt.
Không kéo tải vượt công suất định mức trong thời gian dài. S1 không có nghĩa motor có thể chịu quá tải liên tục.
Không căng dây đai quá mức. Tải hướng kính lớn có thể ảnh hưởng tới trục và ổ đỡ.
Không đóng puly hoặc khớp nối lên trục bằng lực va đập mạnh.
Nếu motor rung, phát tiếng bất thường, nóng bất thường hoặc dòng điện tăng rõ rệt, cần dừng máy để kiểm tra tải, căn chỉnh và hệ điện.
Che chắn phần trục, puly, dây đai và khớp nối đang quay. Không đưa tay hoặc quần áo rộng vào vùng truyền động khi máy hoạt động.
Khi thay motor cũ, phải đối chiếu cả điện – tốc độ – trục – chân đế – tải, không chọn chỉ dựa trên thông số 1/3HP.
12. Câu Hỏi Thường Gặp Và Kết Luận Về Motor Hitachi 1/3HP 4P
Motor Hitachi 1/3HP tương đương bao nhiêu kW?
1/3HP tương đương xấp xỉ 0,25kW công suất đầu ra.
Motor dùng nguồn điện bao nhiêu?
Phiên bản EFOU-KT 1/3HP 4P sử dụng điện một pha 220V, tần số 50Hz.
Motor 4P chạy bao nhiêu vòng?
Tốc độ đồng bộ là 1.500 vòng/phút ở 50Hz. Test report chính thức của Hitachi ghi tốc độ motor 1/3HP này là khoảng 1.430 vòng/phút.
Dòng điện định mức bao nhiêu?
Test report của Hitachi ghi dòng định mức 3,2A cho phiên bản 1/3HP EFOU-KT 220V/50Hz.
Trục motor đường kính bao nhiêu?
Bản vẽ kỹ thuật chính thức của Hitachi thể hiện trục đầu ra Ø14mm.
Motor có chạy liên tục được không?
Motor được hãng định mức chế độ S1 – continuous. Tuy nhiên tải, nhiệt độ môi trường, thông gió và điều kiện lắp đặt vẫn phải nằm trong giới hạn thiết kế.
Motor có chống nước IP55 không?
Không nên ghi IP55 cho phiên bản này. Tài liệu chính thức của Hitachi xác nhận EFOU-KT 1/3HP trong bài có cấp bảo vệ IP22.
Có thể thay motor cũ 1/3HP bằng motor này ngay không?
Chỉ khi các thông số liên quan phù hợp. Ngoài 1/3HP cần đối chiếu 4P, 220V/50Hz, tốc độ, Ø14mm của trục, frame 71, kích thước chân đế và đặc tính tải.
Motor Động Cơ Hitachi 1/3HP 4P 1 Pha 220V là lựa chọn đáng cân nhắc cho các cơ cấu truyền động công suất nhỏ cần nguồn 220V, tốc độ nhóm 4 cực và thiết kế chân đế.
Các điểm kỹ thuật quan trọng cần nhớ:
- Dòng EFOU-KT.
- Frame 71.
- Công suất 1/3HP, xấp xỉ 0,25kW.
- 1 pha 220V/50Hz.
- 4 cực.
- Tốc độ test hãng 1.430 vòng/phút.
- Dòng định mức 3,2A.
- Chế độ S1 liên tục.
- Cấp cách điện E.
- Cấp bảo vệ IP22.
- Trục đầu ra Ø14mm.
Đặc biệt khi mua để thay thế motor đang sử dụng, người dùng nên gửi hình tem motor cũ và đo kích thước trục – chân đế. Việc đối chiếu đủ thông số ngay từ đầu giúp hạn chế trường hợp mua đúng công suất nhưng sai tốc độ hoặc không lắp vừa cơ cấu hiện có.
Xem thêm:
Khám Phá Motor Hitachi 1/3HP 4P 1 Pha 220V Ngoài Thực Tế
Motor Hitachi 1/3HP 4P 220V Phù Hợp Cho Những Thiết Bị Nào?

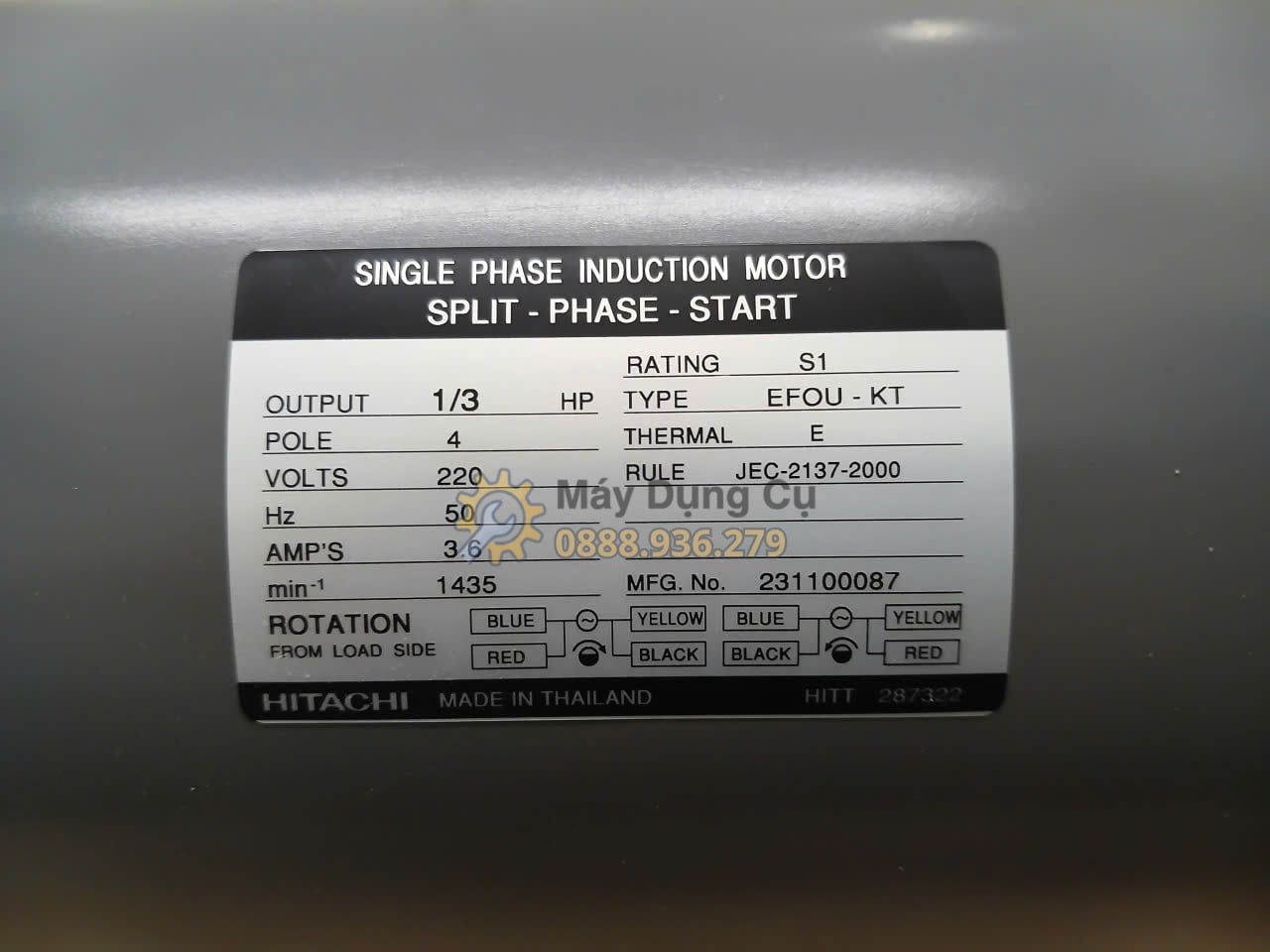

Tem Thông Số Và Cấu Tạo Motor Hitachi 1/3HP 4P 1 Pha 220V Có Gì Đáng Chú Ý?
